气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食。气动插板阀通常于卸料器配套使用,气动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。

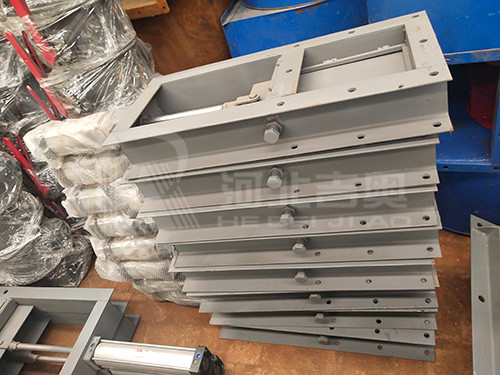

气动插板阀采用钢板焊接结构,配重杆自复位机构,结构紧凑,工作平稳。气动插板阀主要由框架、闸板及气缸组成,气源通过电磁换向阀带动气缸,气缸带动闸板作水平方向的往复运动,达到阀门的启闭目的。闸阀结构简单,重量轻,操作灵活,装拆方便,采用碳素钢制造,其强度好,有力的,使用寿命长;丝杆及螺母采用了软防罩结构,不受外界粉尘影响。

气动插板阀大多用于卸料器配套使用分为方口圆口两种。气动插板阀口型要根据卸料器形状做出选择。插板阀流动阻力小,体积小,重量轻,维修方便,使用广泛。插板阀密封结构可以分软密封、硬密封结构。手动插板阀工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命长。

气动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。气动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置,是控制流量大小,切断速度适宜的理想设备。手动插板阀采用碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。

气动插板阀安装于各种粉粒体气体物料料斗的出料口处或管道上起开通及关断的作用,也可通过调整开度大小控制其物料的流量。插板阀驱动装置可采用电动、气动手动装置。手动插板阀适用于冶金、化工、粮食等行业,是一种理想的物料隔断设备。我公司可生产进、出料口径100-600的手动插板阀、电动插板阀、气动插板阀,也可按用户的要求进行非标尺寸的插板阀的设计制造。

气动插板阀是输送飞灰和粉状干物料的系统中用它截止输送物得装置,也可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部,也可与电动给料机配套使用,工作温度高可达600°C,插板阀重量轻、体积小、无飞灰外跑,我公司生产的插板阀备有电动插板阀、手动插板阀、气动插板阀三中,供您输送系统的需要选用。

气动插板阀壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水(含性能稳定剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z234的规定。
